Teknik ürün pasaportu
Cetop Paslanmaz 316L Kare Flanşlar
Cetop Paslanmaz 316L Kare Flanşlar, Paslanmaz Sae Flanşlar ürün ailesinde yayınlanmış 25 teknik veri satırıyla listelenir. Ölçü ve seçenekleri teknik tablodan karşılaştırın.
- Ürün kodu
- Varyanta göre
- Ürün ailesi
- Paslanmaz Sae Flanşlar
Teknik ölçü veya adet bilgilerini teklif formunda belirtebilirsiniz.
Ürün hakkında
Açıklama
Bu sayfadaki 25 teknik veri satırı, Cetop Paslanmaz 316L Kare Flanşlar için yayınlanmış ölçü ve seçenekleri karşılaştırmanıza yardımcı olur. Proje uygunluğu ve nihai ürün kodu için BOSS teknik ekibinden teyit alın.
Doğrulanmış ürün kanıtı
Yayınlanmış teknik kanıtlar
Teknik özellikler
Kod ve ölçü eşleşmelerini teknik tablonun aynı satırından kontrol edin. Aşağıdaki liste değerleri ayrı ayrı gösterir; aynı varyanta ait olduklarını varsaymayın.
Tüm özellikleri incele (28)
- KOD CODE
- BPCETK310
- KOD CODE
- BPCETK315
- KOD CODE
- BPCETK320
- KOD CODE
- BPCETK325
- SIZE INCH
- 1 1/4"
- KOD CODE
- BPCETK332
- SIZE INCH
- 1 1/2"
- KOD CODE
- BPCETK340
- KOD CODE
- BPCETSDK350
- SIZE INCH
- 2 1/2"
- KOD CODE
- BPCETSDK365
- KOD CODE
- BPCETSDK380
- SIZE INCH
- 3 1/2"
- KOD CODE
- BPCETK390
- KOD CODE
- BPCETK3100
- KOD CODE
- BPSDK3100
- KOD CODE
- BPCETK3125
- KOD CODE
- BPCETK610
- KOD CODE
- BPCETK615
- KOD CODE
- BPCETK620
- KOD CODE
- BPCETK625
- KOD CODE
- BPCETK632
- KOD CODE
- BPCETK640
- KOD CODE
- BPCETK650
- KOD CODE
- BPCETK665
- KOD CODE
- BPCETK680
- KOD CODE
- BPCETK690
- KOD CODE
- BPCETK6100
Doğrulanmış PDF · 149 sayfa
Fiyat ve teknik katalog
Bu belge genel BOSS kataloğudur; tekil ürün föyü değildir. Ürün seçimi için bu sayfadaki teknik tabloları ve proje koşullarına göre teknik teyidi esas alın.
Teknik veri
Teknik ölçüler 1
| SERİ SERIE | SIZE INCH | KOD CODE | A | A | E | I | I | M | N | H | K | B | B | Teklif talebi |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SERİ SERIE | SIZE INCH | KOD CODE | CETOP | SID | E | CETOP | SID | M | N | H | K | CETOP | SID | |
| 250 BAR | 3/8” | BPCETK310 | 35 | - | 40 | 24,7 | - | 18,5 | 25,1 | 14 | 6,2 | 6,5 | - | |
| 250 BAR | 1/2” | BPCETK315 | 42 | - | 45 | 29,7 | 30 | 24,4 | 31 | 15 | 6,2 | 8,5 | 6,5 | |
| 250 BAR | 3/4” | BPCETK320 | 50 | - | 50 | 35,3 | 35,3 | 32,1 | 38,9 | 16 | 6,2 | 8,5 | 8,5 | |
| 250 BAR | 1” | BPCETK325 | 62 | - | 65 | 43,8 | 43,8 | 38,5 | 45,3 | 18 | 7,5 | 11 | 11 | |
| 250 BAR | 1 1/4" | BPCETK332 | 73 | - | 75 | 51,6 | 51,6 | 43,7 | 51,6 | 22 | 7,5 | 13 | 13 | |
| 250 BAR | 1 1/2" | BPCETK340 | 85 | - | 85 | 60 | 60 | 50,8 | 61,1 | 25 | 7,5 | 15 | 13 | |
| 250 BAR | 2” | BPCETSDK350 | 98 | 96 | 100 | 69,4 | 68 | 62,7 | 72,2 | 30 | 9 | 17 | 15 | |
| 250 BAR | 2 1/2" | BPCETSDK365 | 118 | 120,2 | 120 | 83,4 | 85 | 76,6 | 88 | 35 | 9 | 21 | 19 | |
| 250 BAR | 3” | BPCETSDK380 | 145 | 134,4 | 140 | 102,5 | 95 | 90,8 | 102,3 | 40 | 9 | 21 | 23 | |
| 250 BAR | 3 1/2" | BPCETK390 | 145 | - | 140 | 102,5 | - | 102,5 | 120 | 52 | 17,5 | 21 | - | |
| 250 BAR | 4” | BPCETK3100 | 160 | - | 160 | 113,2 | - | 114,5 | 132 | 60 | 21 | 25 | - | |
| 250 BAR | 4” | BPSDK3100 | - | 183,8 | 180 | - | 130 | 114,5 | 132 | 60 | 21 | - | 28 | |
| 250 BAR | 5” | BPCETK3125 | 186,7 | - | 180 | 132 | - | 141,5 | 155,5 | 60 | 21 | 28 | - | |
| 400 BAR | 3/8” | BPCETK610 | 35 | 35 | 40 | 24,7 | 24,7 | 18,5 | 26,8 | 16 | 7,25 | 6,5 | 6,5 | |
| 400 BAR | 1/2” | BPCETK615 | 42 | 42 | 45 | 29,7 | 29,7 | 24,6 | 32,7 | 17 | 7,25 | 8,5 | 8,5 | |
| 400 BAR | 3/4” | BPCETK620 | 50 | 50 | 50 | 35,3 | 35,3 | 32,5 | 40 | 20 | 8,4 | 8,5 | 8,5 | |
| 400 BAR | 1” | BPCETK625 | 62 | 62 | 65 | 43,8 | 43,8 | 38,5 | 48,7 | 24 | 9 | 11 | 11 | |
| 400 BAR | 1 1/4" | BPCETK632 | 73 | 73 | 75 | 51,6 | 51,6 | 44,5 | 54,8 | 28 | 9,8 | 13 | 13 | |
| 400 BAR | 1 1/2" | BPCETK640 | 85 | 85 | 85 | 60 | 60 | 51,6 | 64,3 | 32 | 12,1 | 15 | 15 | |
| 400 BAR | 2” | BPCETK650 | 98 | 98 | 100 | 69,4 | 69,4 | 67,6 | 80,2 | 37 | 12,1 | 17 | 17 | |
| 400 BAR | 2 1/2" | BPCETK665 | 118 | 118 | 120 | 83,4 | 83,4 | 80,5 | 95 | 45 | 16,1 | 21 | 21 | |
| 400 BAR | 3” | BPCETK680 | 145 | 145 | 140 | 102,5 | 102,5 | 90,5 | 105 | 52 | 16,1 | 21 | 21 | |
| 400 BAR | 3 1/2" | BPCETK690 | 145 | 145 | 140 | 102,5 | 102,5 | 102,5 | 120 | 52 | 17,5 | 21 | 21 | |
| 400 BAR | 4” | BPCETK6100 | 160 | 160 | 160 | 113,2 | 113,2 | 114,6 | 132 | 60 | 21 | 25 | 25 |
- SERİ SERIE
- SERİ SERIE
- SIZE INCH
- SIZE INCH
- KOD CODE
- KOD CODE
- A
- CETOP
- A
- SID
- E
- E
- I
- CETOP
- I
- SID
- M
- M
- N
- N
- H
- H
- K
- K
- B
- CETOP
- B
- SID
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 3/8”
- KOD CODE
- BPCETK310
- A
- 35
- A
- -
- E
- 40
- I
- 24,7
- I
- -
- M
- 18,5
- N
- 25,1
- H
- 14
- K
- 6,2
- B
- 6,5
- B
- -
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 1/2”
- KOD CODE
- BPCETK315
- A
- 42
- A
- -
- E
- 45
- I
- 29,7
- I
- 30
- M
- 24,4
- N
- 31
- H
- 15
- K
- 6,2
- B
- 8,5
- B
- 6,5
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 3/4”
- KOD CODE
- BPCETK320
- A
- 50
- A
- -
- E
- 50
- I
- 35,3
- I
- 35,3
- M
- 32,1
- N
- 38,9
- H
- 16
- K
- 6,2
- B
- 8,5
- B
- 8,5
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 1”
- KOD CODE
- BPCETK325
- A
- 62
- A
- -
- E
- 65
- I
- 43,8
- I
- 43,8
- M
- 38,5
- N
- 45,3
- H
- 18
- K
- 7,5
- B
- 11
- B
- 11
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 1 1/4"
- KOD CODE
- BPCETK332
- A
- 73
- A
- -
- E
- 75
- I
- 51,6
- I
- 51,6
- M
- 43,7
- N
- 51,6
- H
- 22
- K
- 7,5
- B
- 13
- B
- 13
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 1 1/2"
- KOD CODE
- BPCETK340
- A
- 85
- A
- -
- E
- 85
- I
- 60
- I
- 60
- M
- 50,8
- N
- 61,1
- H
- 25
- K
- 7,5
- B
- 15
- B
- 13
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 2”
- KOD CODE
- BPCETSDK350
- A
- 98
- A
- 96
- E
- 100
- I
- 69,4
- I
- 68
- M
- 62,7
- N
- 72,2
- H
- 30
- K
- 9
- B
- 17
- B
- 15
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 2 1/2"
- KOD CODE
- BPCETSDK365
- A
- 118
- A
- 120,2
- E
- 120
- I
- 83,4
- I
- 85
- M
- 76,6
- N
- 88
- H
- 35
- K
- 9
- B
- 21
- B
- 19
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 3”
- KOD CODE
- BPCETSDK380
- A
- 145
- A
- 134,4
- E
- 140
- I
- 102,5
- I
- 95
- M
- 90,8
- N
- 102,3
- H
- 40
- K
- 9
- B
- 21
- B
- 23
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 3 1/2"
- KOD CODE
- BPCETK390
- A
- 145
- A
- -
- E
- 140
- I
- 102,5
- I
- -
- M
- 102,5
- N
- 120
- H
- 52
- K
- 17,5
- B
- 21
- B
- -
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 4”
- KOD CODE
- BPCETK3100
- A
- 160
- A
- -
- E
- 160
- I
- 113,2
- I
- -
- M
- 114,5
- N
- 132
- H
- 60
- K
- 21
- B
- 25
- B
- -
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 4”
- KOD CODE
- BPSDK3100
- A
- -
- A
- 183,8
- E
- 180
- I
- -
- I
- 130
- M
- 114,5
- N
- 132
- H
- 60
- K
- 21
- B
- -
- B
- 28
- Teklif talebi
- SERİ SERIE
- 250 BAR
- SIZE INCH
- 5”
- KOD CODE
- BPCETK3125
- A
- 186,7
- A
- -
- E
- 180
- I
- 132
- I
- -
- M
- 141,5
- N
- 155,5
- H
- 60
- K
- 21
- B
- 28
- B
- -
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 3/8”
- KOD CODE
- BPCETK610
- A
- 35
- A
- 35
- E
- 40
- I
- 24,7
- I
- 24,7
- M
- 18,5
- N
- 26,8
- H
- 16
- K
- 7,25
- B
- 6,5
- B
- 6,5
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 1/2”
- KOD CODE
- BPCETK615
- A
- 42
- A
- 42
- E
- 45
- I
- 29,7
- I
- 29,7
- M
- 24,6
- N
- 32,7
- H
- 17
- K
- 7,25
- B
- 8,5
- B
- 8,5
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 3/4”
- KOD CODE
- BPCETK620
- A
- 50
- A
- 50
- E
- 50
- I
- 35,3
- I
- 35,3
- M
- 32,5
- N
- 40
- H
- 20
- K
- 8,4
- B
- 8,5
- B
- 8,5
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 1”
- KOD CODE
- BPCETK625
- A
- 62
- A
- 62
- E
- 65
- I
- 43,8
- I
- 43,8
- M
- 38,5
- N
- 48,7
- H
- 24
- K
- 9
- B
- 11
- B
- 11
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 1 1/4"
- KOD CODE
- BPCETK632
- A
- 73
- A
- 73
- E
- 75
- I
- 51,6
- I
- 51,6
- M
- 44,5
- N
- 54,8
- H
- 28
- K
- 9,8
- B
- 13
- B
- 13
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 1 1/2"
- KOD CODE
- BPCETK640
- A
- 85
- A
- 85
- E
- 85
- I
- 60
- I
- 60
- M
- 51,6
- N
- 64,3
- H
- 32
- K
- 12,1
- B
- 15
- B
- 15
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 2”
- KOD CODE
- BPCETK650
- A
- 98
- A
- 98
- E
- 100
- I
- 69,4
- I
- 69,4
- M
- 67,6
- N
- 80,2
- H
- 37
- K
- 12,1
- B
- 17
- B
- 17
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 2 1/2"
- KOD CODE
- BPCETK665
- A
- 118
- A
- 118
- E
- 120
- I
- 83,4
- I
- 83,4
- M
- 80,5
- N
- 95
- H
- 45
- K
- 16,1
- B
- 21
- B
- 21
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 3”
- KOD CODE
- BPCETK680
- A
- 145
- A
- 145
- E
- 140
- I
- 102,5
- I
- 102,5
- M
- 90,5
- N
- 105
- H
- 52
- K
- 16,1
- B
- 21
- B
- 21
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 3 1/2"
- KOD CODE
- BPCETK690
- A
- 145
- A
- 145
- E
- 140
- I
- 102,5
- I
- 102,5
- M
- 102,5
- N
- 120
- H
- 52
- K
- 17,5
- B
- 21
- B
- 21
- Teklif talebi
- SERİ SERIE
- 400 BAR
- SIZE INCH
- 4”
- KOD CODE
- BPCETK6100
- A
- 160
- A
- 160
- E
- 160
- I
- 113,2
- I
- 113,2
- M
- 114,6
- N
- 132
- H
- 60
- K
- 21
- B
- 25
- B
- 25
- Teklif talebi
Aynı ürün ailesi
İlgili ürünler
Paslanmaz Sae Flanşlar
Sae Paslanmaz 316L Alın Kaynaklı Oringli Flanşlar
Sae Paslanmaz 316L Alın Kaynaklı Oringli Flanşlar, Paslanmaz Sae Flanşlar ürün ailesinde yer alan bir BOSS Paslanmaz ürünüdür.
Paslanmaz Sae Flanşlar

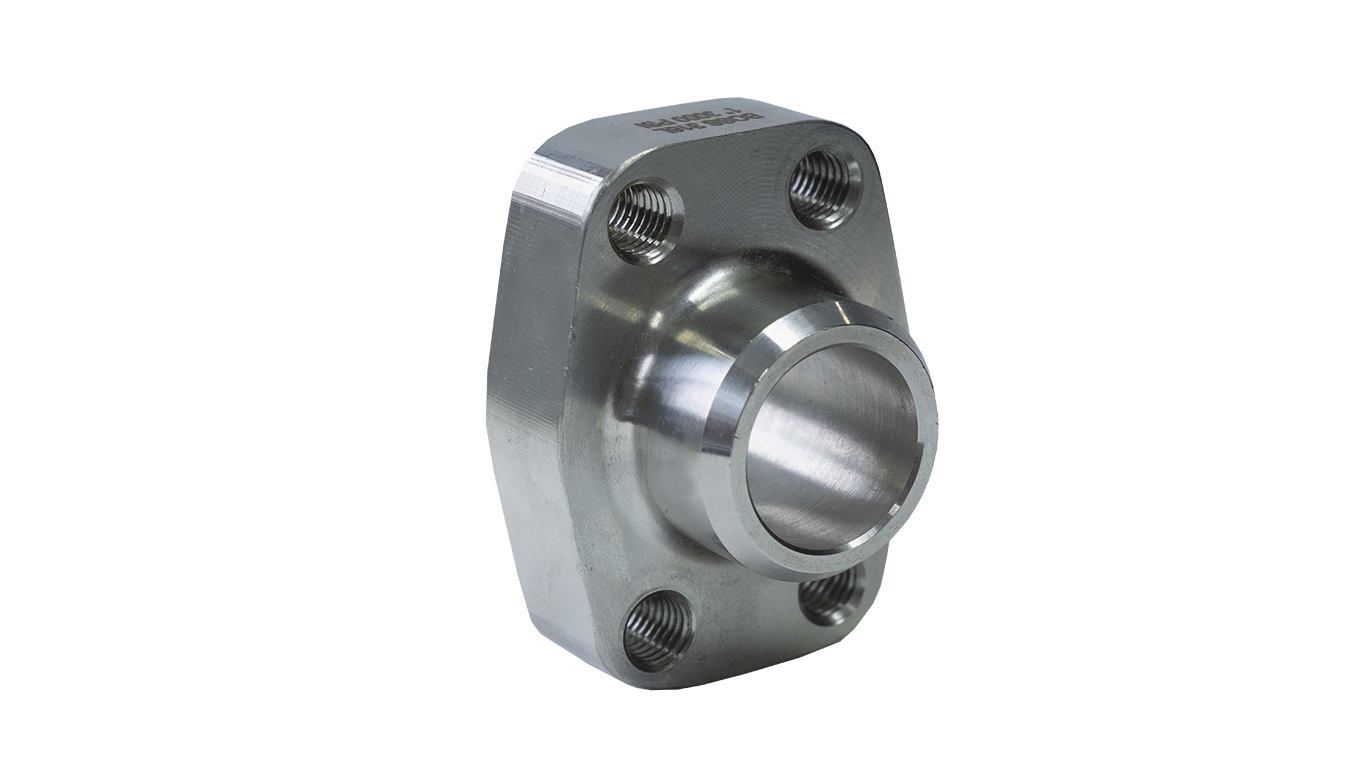

Sae Paslanmaz 316L Alın Kaynaklı Oringsiz Flanşlar
